? ? ? ? ? ? ? ?感應式S50/M1芯片白卡介紹
?
特征:
l 1K字節的內存，由16個扇區組成，每個扇區有4個塊，每塊16個字節。
l? 每一塊可由用戶控制寫操作條件。
l 每張卡有唯一的序列號
l 每個扇區有獨立的一組密碼及訪問控制
l 每張卡有唯一序列號，為32位
l 具有防沖突機制，支持多卡操作
l 無電源，自帶天線，內含加密控制邏輯和通訊邏輯電路
l 工作溫度：-20℃～50℃
l 工作頻率：13.56MHZ
l 通信速率：106KBPS
l 讀寫距離：10mm以?xún)?nèi)（與讀寫器有關）
l 數據保存期為10年，可改寫10萬次，讀不限次
存儲結構:

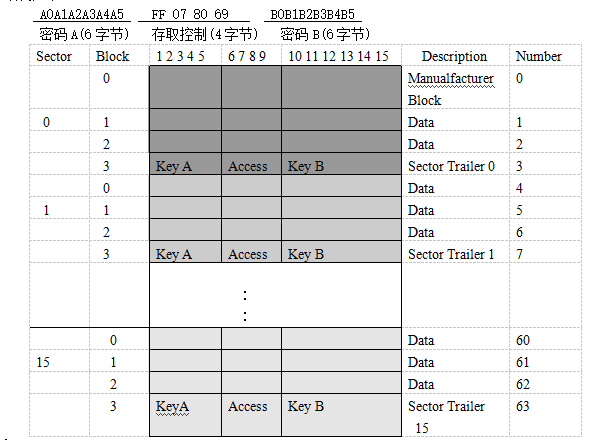

M1卡分為16個扇區，每個扇區4塊（塊0～3），共64塊，按塊號編址為0～63。第0扇區的塊0（即絕對地址0塊）用于存放廠商代碼，已經固化，不可更改。其他各扇區的塊0、塊1、塊2為數據塊，用于存貯數據；塊3為控制塊，存放密碼A、存取控制、密碼B，其結構如下：

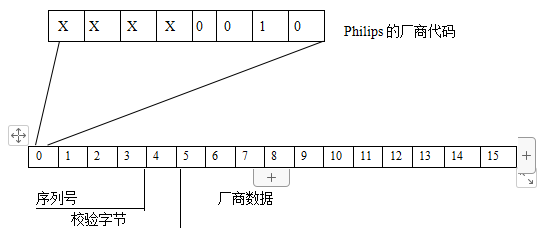

Manufacturer Block（廠商代碼塊）: 第一個扇區的第一塊由廠商使用，存儲了
IC卡的生產產商代碼，這個塊中的數據寫入后不能被修改
? ? ? ? ? ? ? ?最高有效位? ? ? ? ? ? ? ? ? ? ? ? ? ? ?最低有效位
Data Block（數據塊）: .所有的扇區前3塊用來存儲數據（扇區0中的塊0只能讀，塊1，塊2可用來存儲數據）
Value Block（值塊）:值塊可以用做電子錢包（有效命令：read,write,increment,decrement,restore,transfe ），值塊中的數據只占4個字節
?Sector Trailer(Block 3)（控制塊）: 每個扇區都有一個控制塊（塊3）包括密碼A（6個字節）和密碼B（6個字節）以及一個控制位（4個字節），
控制屬性:

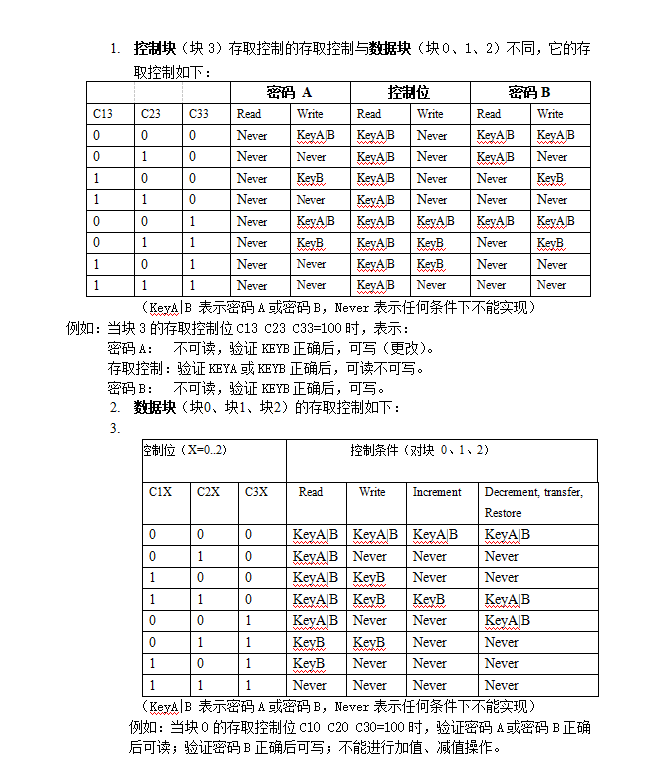

? ? ? ? 1．每個扇區的密碼和存取控制都是獨立的，可以根據實際需要設定各自的密碼及存取? 控制。在存取控制中每個塊都有相應的三個控制位,定義如下：?
? ? ? ? ? 塊0：? ?C10? ?C20? ?C30
? ? ? ? ? 塊1：? ?C11? ?C21? ?C31
? ? ? ? ? 塊2：? ?C12? ?C22? ?C32
? ? ? ? ? 塊3：? ?C13? ?C23? ?C33

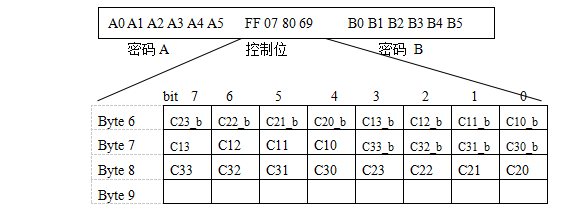

? ? 三個控制位以正和反兩種形式存在于存取控制字節中，決定了該塊的訪問權限（如進行減值操作必須驗證KEY A，進行加值操作必須驗證KEY B，等等）。三個控制位在存取控制字節中的位置如下（字節9為備用字節，默認值為0x69）：
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??（注： _b表示取反）
函數說明
1．Request Standard/ALL（尋卡）: 卡上電后，讀寫器發送該命令到天線范圍內的卡，確定卡類型
2．Anticollision Loop（防沖突）: .執行該命令后，得到卡的序列號。如果有多張卡在操作范圍內，可以根據唯一序列號區別開來，選擇一張卡進行下一步操作。沒有選到的卡返回，等待新一輪尋卡。
3．Select Card（選卡）: 讀寫設備通過執行這個命令選擇一個卡進行防沖突和其它操作?？ǚ祷卮饛?fù)信息
4．Pass Authentication（3次密碼驗證）: 選擇一張卡后，必須進行密碼驗證
5．HALT:? .該命令用于中止對卡操作。使卡處于HALT狀態
6.? 存儲操作: 驗證密碼后，可以進行下列任何一種操作。:
?Read block（讀塊）: 讀取一個存儲單元的數據
?Write block（寫塊）: 寫一個存儲單元的數據。. ? ??
?Decrement（減值）: .減一個塊的內容，把結果存在一個臨時的內部寄存器中
?Increment（增值）: .增加塊的內容，把結果存儲在寄存器中
?Restore（回傳）: 把塊的內容移到數據寄存器中
?Transfer（傳送）: .把臨時寄存器中的內容寫到值塊中
?注意:?
1.用此函數將某一塊中的數值傳入內部寄存器，然后用rf_transfer()函數將寄存器中數據再傳送到另一塊中去，實現塊與塊之間數值傳送。該函數只用于值塊。
2.如果多次load key, 在每次loadkey和驗證之間要加一次尋卡操作，才能使loadkey有效

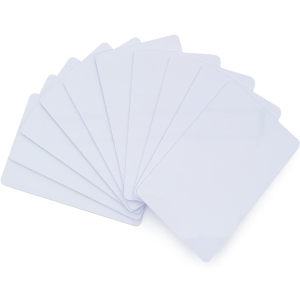

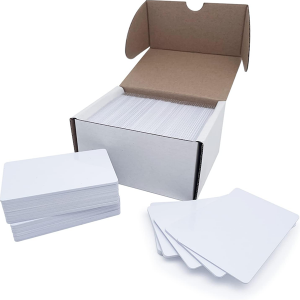

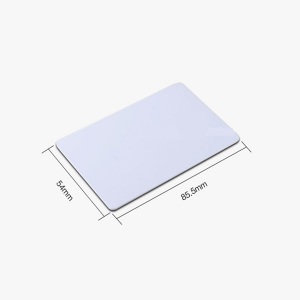

產品圖片
